Il corrugato, la canalina ed il tubo rigido sono utilizzati per contenere i cavi elettrici in una posa incassata e fissa. Senza di essi non si potrebbe fare passare i cavi elettrici in modo ordinato e sicuro.
Indice
Differenza dei materiali per interno e per esterno
Il materiale installato cambia a seconda dell’ambiente in cui rimane esposto poichè vengono progettati per resistere a determinate condizioni piuttosto che ad altre. In sostanza ogni materiale ha la sua destinazione :
| Luogo interno |
|
| Luogo esterno |
|

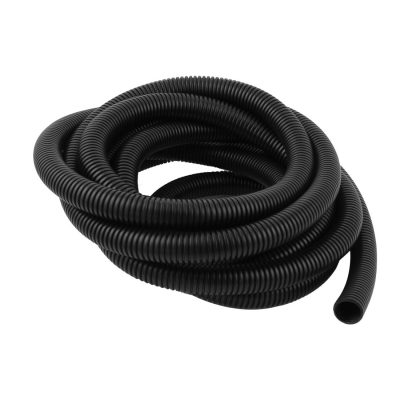

Corrugato o tubo flessibile
Il corrugato, chiamato anche tubo flessibile o tuboflex è la scelta ideale per fare passare i cavi nel muro o nel pavimento. Anche se per la posa, si è obbligati a tracciare la muratura e di conseguenza eseguire lavori di edilizia, si hanno comunque dei lati positivi. Infatti avrai meno ingombro, sarà più bello da vedere e sarà anche più sicuro.
Calcolare il diametro del tuboflex
In commercio ne esistono di diversi diametri :
16 – 20 – 25 – 32 – 40 – 50 – 63 mmq
Accertati che lo spazio disponibile all’interno dei corrugati sia abbondante. Se ciò non fosse, richieresti di non riuscire a passare i cavi elettrici agevolmente. Pensa anche al futuro, potresti aver bisogno di aggiungere un filo elettrico successivamente. Pensa anche al surriscaldamento per effetto Joule non è da sottovalutare, un minimo di camera d’aria ci vuole per dissipare il calore.
Calcolo per trovare il diametro da usare in fede alla Norma CEI 64-8 , utilizzando cavi elettrici unifilari in rame : (N’ cavi X Ø medio cavi) 1,5
Faccio un esempio. Supponiamo che ho da fare passare 4 cavi da 2,5mm. Calcolare prima il diametro medio dei cavi (N’+N’+N’+N’)/4= e poi :
(4×2,5)1,5 = 15
Il risultato è il valore minimo che potrò utilizzare. Quindi, non essendoci nessun tubo flessibile di diametro 15 mm, andrò ad usare quello da 16 mm. Sempre il più grande, mai più piccolo.
Per tratte superiori a 10m o con curve aggiungere il 10% dal valore minimo.
(15×0,1)+15= 16,5
In questo caso andrò a scegliere un diametro di 20 mm.
La mia opinione personale è di attribuire sempre l’incremento del 10% perchè in un impianto elettrico è difficile trovare linee che non fanno curve. Comunque sia evita curve esagerate, per quanto sia possibile.
In alternativa puoi usare lo strumento che ho creato per calcolare il diametro
Scegliere il colore
Anche il colore gioca un ruolo fondamentale. Infatti proprio come i cavi elettrici, anche i corrugati sono distinti attraverso i colori.
 |
MARRONE : Allarmi |
 |
BIANCO : Dati e TV |
 |
VERDE : Dati, TV e Telefono |
 |
BLU : Citofono e audio/video |
 |
NERO : Elettricità e Domotica |
 |
VIOLA : Audio e Video |
 |
GRIGIO : Elettricità |
La canalina

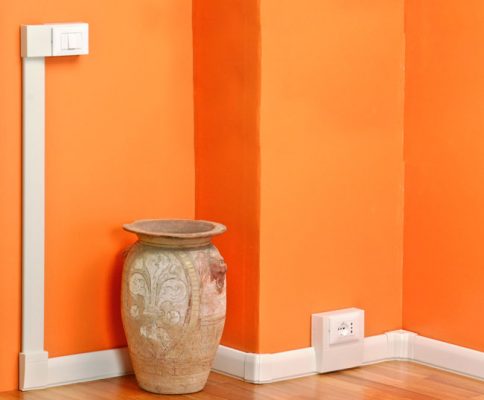

La canalina ha la stessa utilità del corrugato, solo che è esterna. Ce ne sono di svariati modelli. Qua i modelli come i colori sono legati al fattore estetico in quanto sono direttamente visibili. Come si può vedere anche nella foto, questo metodo non implica lavori di muratura. Ne consegue che può risultare più economico. Oltretutto dove si ha la necessità di non intervenire su una muratura (come alcuni palazzi storici, musei ecc) si sceglie di utilizzare la canalina. Per l’impianto elettrico esterno all’ abitazione, si può usare anche la canalina. In questo caso però la soluzione obbligata è optare per le canaline a tenuta stagna.

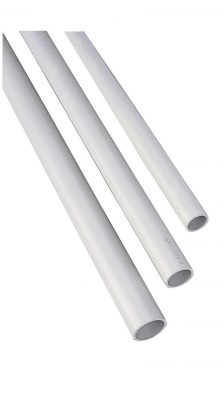

Il tubo rigido
I tubi rigidi, li troviamo spesso all’esterno delle abitazioni in quanto essendo a tenuta stagna, cioè a prova di pioggia e liquidi vari, sono l’ideale. Per lo stesso motivo secondo le norme di sicurezza, vengono installati anche in ambienti lavorativi interni e cucine , dove il pericolo sorge per il contatto con composti liquidi. La posa dei componenti avviene relativamente in modo veloce in quanto non si necessitano interventi alla struttura edile. I tubi tramite degli inserti, sono tassellati alla parete e non si effettuano rainure.
Per la messa in opera si utilizzano alcuni accessori fondamentali :
 |
La guaina spiralata è utilizzata dove non è possibile procedere con il tubo rigido o dove si ha la necessità di cambiare direzione (curve) |
 |
Questo è un raccordo usato per connettere i tubi rigidi ad una scatola. Fà parte di uno dei tanti componenti per assemblare una disposizione dei componenti ideale |
 |

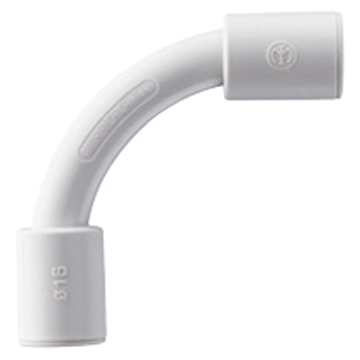

Curva rigida con angolatura prestabilita di 90 gradi. Di facile utilizzo e molto veloce come sistema se quello che devi fare è solo cambiare direzione di 90 gradi |
 |

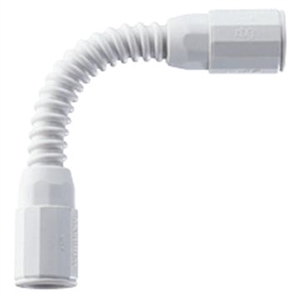

Curva flessibile di guaina spiralata con raccordi premontati. Questo è solo un esempio, si possono trovare molti tipi di combinazioni |
