Interruttore crepuscolare e interruttore infrarossi

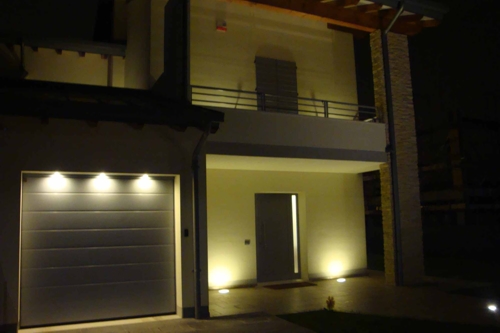

L’ interruttore crepuscolare è un interruttore che chiude o apre il contatto in base alla luminosità ambientale. Viene usato spesso nell’ illuminazione per accendere o spegnere una luce senza dover intervenire manualmente. A volte viene abbinato ad un sensore di movimento che chiude il contatto quando rileva una presenza.



Interruttore crepuscolare e infrarossi. Come funziona

Anche se in commercio esistono svariati modelli, la loro funzionalità è pressochè simile. Cioè un elemento fotosensibile chiude il contatto ogni qualvolta la luminosità scende al di sotto del valore di soglia regolato. Quello che cambia è solo la disposizione degli elementi. Confrontiamo le tre tipologie più utilizzate. Nei negozi comunque ce ne sono di svariati e per tutte le esigenze.



Tre interruttori crepuscolari come esempio :

	Gbc Particolarmente adatto all’ uso abitativo. La fotocellula è integrata e non necessita di componenti aggiuntivi per funzionare. Ottimo per un installazione al “volo”
	Legrand 412623 In questo caso la fotocellula è separata. Il dispositivo in questione è applicabile su barra DIN. Il principio è lo stesso, ma i componenti sono separati. Il sensore di luminosità è compreso nell’ acquisto.
	Bticino BMSA1203 Qui abbiamo il pacchetto completo con sensore di movimento. Se hai bisogno di avere tutto in uno è la soluzione ideale per te.

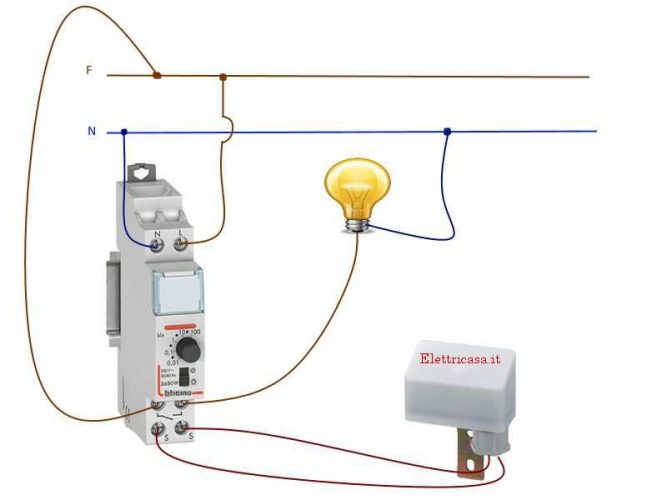

Collegamento Legrand 412623 oppure bticino F11P1 come esempio :

Il collegamento dei cavi elettrici potrebbe cambiare in base al modello. Però in linea di massima, puoi applicare il concetto dello schema seguente :



Come si può notare, la funzione principale di tale dispositivo è di interrompere la fase che porta corrente alla lampadina.

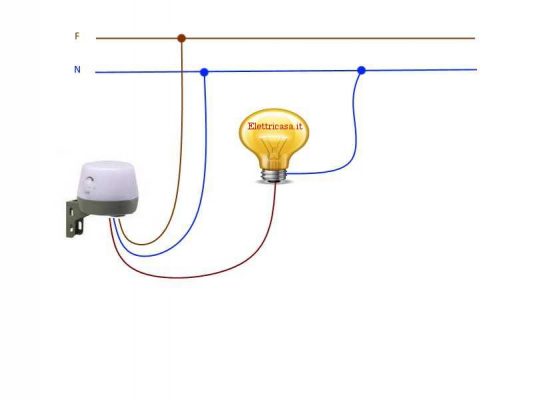

Collegamento dispositivi crepuscolari da parete

Nei dispositivi crepuscolari da parete, il sensore è incorporato, ma il concetto è lo stesso. In questo caso inoltre non dovrai preoccuparti di molti collegamenti perchè avrai solo tre fili. Due sono fase e neutro ed uno è la fase interrotta che porta alla lampadina. Come puoi vedere è un sistema molto semplice che può essere facilmente installato senza troppe modifiche all’ impianto elettrico preesistente.
