Il relè per la sua praticità viene utilizzato non solo negli impianti civili e industriali. Lo puoi trovare anche in elettronica. Apparentemente hanno lo stesso scopo, ma cambia il tipo di alimentazione in entrata e risponde ad un esigenza differente. Per gli impianti di illuminazione normalmente si utilizza il relè passo-passo che viene azionato da uno o più pulsanti.
Indice
Che cos’è un relè
Generalizzando si può dire che è come un deviatore, ma agisce attraverso un meccanismo elettromagnetico. Se è come un deviatore, perchè non usare un deviatore ? In un altro articolo abbiamo affrontato l’argomento del collegamento tra deviatore e invertitore e avevo accennato qualcosa al riguardo. Il problema nasce quando si devono installare più punti di comando. Il relè è la soluzione pratica per risparmiare sul cavo elettrico, sui componenti e inoltre si possono avere più punti di comando.
Come funziona il meccanismo interno ?
Gira tutto attorno all’ elettromagnetismo. Il meccanismo è formato da una bobina che se eccitata, diventa magnetica. Ci sono varie tipologie, ma il principio fisico è pressapoco lo stesso. Al passaggio della corrente si forma un campo magnetico che attira il metallo. Questo movimento è stato sfruttato per spostare un contatto verso due linee diverse, acceso e spento. Può fare girare una rotella che aziona un contatto oppure nel caso di relè bistabile, può attirare a sè un asta di metallo (detta “ancora”), che può essere normalmente aperto o normalmente chiuso (no, nc).
Il relè può essere :
- MONOSTABILE : La bobina per essere eccitata deve restare alimentata
- BISTABILE : La bobina ha bisogno solo dell’ impulso per cambiare posizione
- PASSO-PASSO : Un meccanismo a rotella che ad ogni impulso alla bobina gira di uno scatto, cambiando la posizione dei contatti. Usato molto nelle abitazioni pe l’illuminazione
- ALTRI : temporizzati, a disco, amperometrici, speciali, differenziali

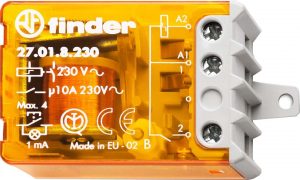

Parliamo di relè passo – passo
Negli impianti d’ illuminazione solitamente viene impiegato il relè passo – passo. In base al modello , esegue queste funzioni :
- interruttore unipolare
- interruttore bipolare
- deviatore
- commutatore a 4 sequenze
- deviatore a 4 sequenze
Negli impianti civili possiamo trovare prevalentemente :
- commutatori : scambiano il segnale in due posizioni diverse
- interruttori unipolari : consentono di coprire la funzione di comando deviato, interrotto e invertito
La tensione di potenza del circuito è sempre la 220v, la tensione di comando (quella che eccita la bobina) può essere 220v oppure 12v . Nel caso sia 12v avrai bisogno anche del trasformatore.
Schema di montaggio del relè interruttore unipolare
Portare il neutro alle lampade e al relè nel morsetto A2. Portare la fase diretta a tutti i pulsanti . Uscire con la fase interrotta da tutti i pulsanti in parallelo e inserirsi nel morsetto 1. Uscire con la fase interrotta della bobina dal morsetto 2 e alimentare le lampade.
